SICK SENSOR DE CONTRASTE KTX-WN91142252ZZZZ

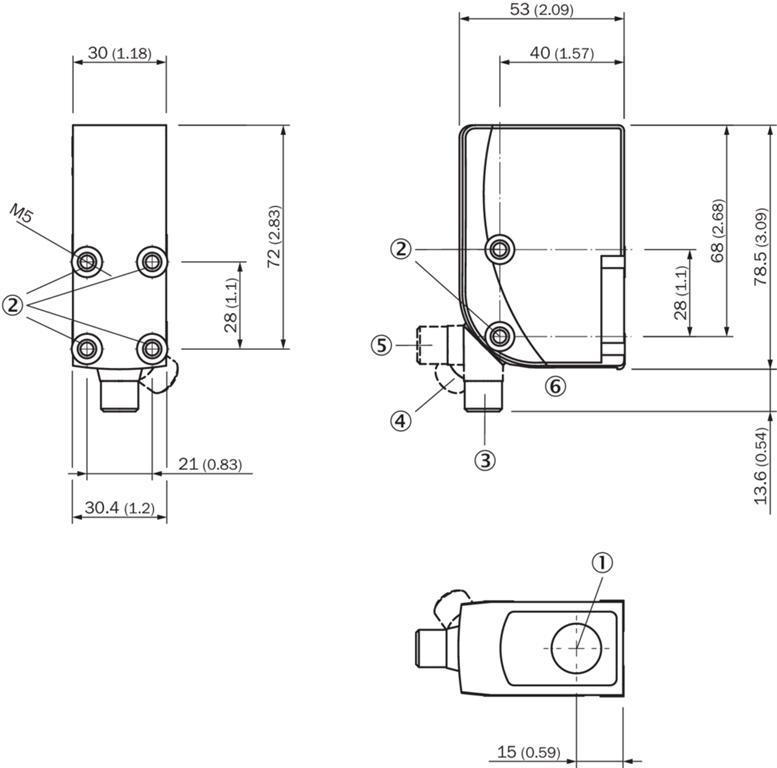

Caracteristicas: Aplicaciones especiales StandardTipo de dispositivo StandardDimensiones (An x Al x Pr) 30 mm x 53 mm x 78,5 mmAlcance 13 mmTolerancia del alcance de deteccion ± 5 mmForma de la carcasa (salida de luz) GrandeFuente de luz LED, RGB 1)Longitud de onda 470 nm, 525 nm, 625 nmSalida de luz Lado corto del dispositivoTamano del spot 0,9 mm x 3,8 mmPosicion del spot Longitudinal 2)Filtrado de recepcion NingunoMetodo de aprendizaje Aprendizaje de 1 punto, aprendizaje de 2 puntos estatico, aprendizaje dinamico, modo automaticoModo de conmutacion Conmutacion en claro/oscuroDemora AjustableCaracteristicas especiales -Estado de entrega Aprendizaje de 2 puntosPreajuste Ninguno1) Vida util media de 100.000 h con TU = 25 °C.2) Referido al lado largo del dispositivo. Mecanica/Electronica: Tension de alimentacion 10,8 V DC ... 28,8 V DC 1)Ondulacion ? 5 vss 2)Consumo de corriente < 100 mA 3)Frecuencia de conmutacion 50 kHz 4) 5)Tiempo de respuesta 10 µs 6) 7)Fluctuacion 5 µs 8)Salida conmutada NPNSalida conmutada (tension) NPN: HIGH = VS / LOW ? 3 VCorriente de salida Imax. 100 mA 9)Entrada para aprendizaje (ET) Teach: U < 2 VEntrada, entrada de supresion (AT) Supresion: U < 2 VEntrada, fino/basto (F/C) Basta: U < 2 VEntrada, claro/oscuro (L/D) Claro: U < 2 VTiempo de retencion (ET) 25 ms, guardado no volatilTipo de conexion Conector macho M12 de 5 polosClase de proteccion IIIProteccion de circuitoConexiones UV protegidas contra polarizacion inversaSalida Q protegida contra cortocircuitoSupresion de impulsos no deseadosGrado de proteccion IP67Peso 94 gMaterial de la carcasa Plastico, VISTAL®Material de elementos opticos Plastico, COP1) Valores limite: CC 12 V (–10%) ... CC 24 V (+20%). Funcionamiento en red protegida contra cortocircuito (max. 8 A).2) No se deben sobrepasar por exceso o por defecto las tolerancias de UV.3) Sin carga.4) Con una relacion claro/oscuro de 1:1.5) 1-point teach-in (color mode): 16 kHz.6) Duracion de la senal con carga ohmica.7) Aprendizaje de 1 punto (modo de color): 30 µs.8) Aprendizaje de 1 punto (modo de color): 15 µs.9) Intensidad total de todas las salidas. Datos de ambiente: Operacion a temperatura ambiente –20 °C ... +60 °CTemperatura ambiente de almacenamiento –25 °C ... +75 °CEfecto de choque Segun IEC 60068-2-27 (30 g/11 ms)N.º de archivo UL E181493
